SHD型減速器

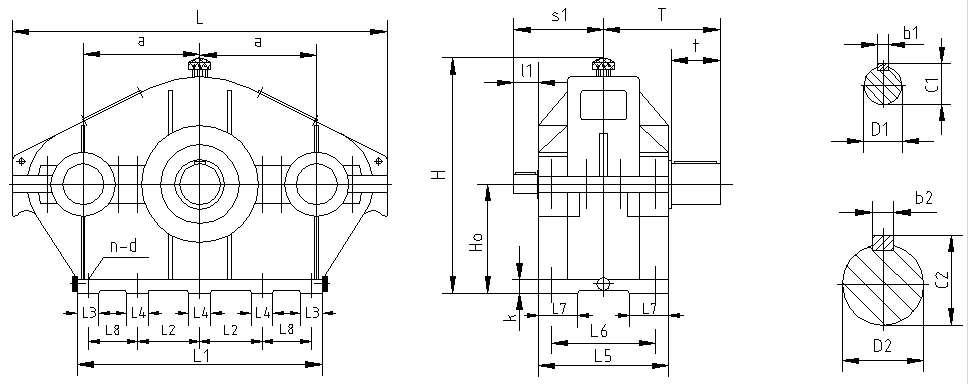

SHD型減速器外形尺寸，見(jiàn)圖9、表11：

圖9 SHD型減速器外形尺寸
表11   SHD型減速器外形尺寸

規格	中心尺寸	輪 廓 尺 寸	地  腳  螺  栓	輸 入 尺 寸	低 速 軸 伸	參考電機 (機座號)	質(zhì)量（不含電機）kg
	a   Ho	H   L   L1  L5	d  n  k  L2  L3 L6 L7	D1  b1   c1   M  S n1 d1	D2  t  T  c2  b2
105	105  100	201 360 230 135	M12  4  18 160 60 105 40	14H7  4  16.3 145 95  4 12 19H7  6  21.8 165 101 4 12	32k6 58  125  35 10	63 80	35
